Подключение HD BOX Prime и HD BOX Prime CI через A/V OUT

[__Newsky__]

Что S4, что SX4 (лайт/нано3) - понятно - одно и тоже (по морде) и видимо такойже выносной как на PRIME CI.
Но тут андроид HD BOX PRIME с выносным 4р индикатором, поэтому вопросы.

[танаис]

Что S4, что SX4 (лайт/нано3) - понятно - одно и тоже (по морде) и видимо такойже выносной как на PRIME CI.
Но тут ...

и тут один в один


[__Newsky__]

Ну как бы то ни было. Сегодня обсуждение полезное.
Увидели фото выносного датчика.

[HDbox]

Собрал всю информацию воедино, ниже на скриншоте.
Исходя и анализируя информацию, выносные ИК приёмники с LED дисплеем взаимозаменяемы между:
HD BOX 4K PRIME, HD BOX S2, HD BOX S2 COMBO


[__Newsky__]

Со стороны распайки кабеля датчика:
По белому- вроде корпус.
По черному дата ?
По оранжевому - IR.

Корпус GND по стандартам - 5 нога разъема.

Можно уточнить? Прозвонить то есть чем?
Картинки пока не сопоставляются.

Видео, к сожалению, у меня не работает.

[HDbox]

VCC - 1 -КРАСНЫЙ
IR - 2 - БЕЛЫЙ
CLC - 3 - ЗЕЛЁНЫЙ
GND - 4 - ЧЁРНЫЙ
DAT - 5 - СИНИЙ

__Newsky__ вот следующая распиновка, вызвонил сам, поэтому точно GND 4 контакт.
Все датчики на FD1642, вскрывал и S2 Combo и 4K Prime

Хотя цветовая распайка на 4K Prime существенно отличается, на фото ниже это видно.


[haykazun]

...
Видео, к сожалению, у меня не работает.

Аналогично.
Так

смотрел

[HDbox]

Китайцы нормально паяют,

ну да, конечно нормально, не раз их работа попадалась)))

Да GND это 4 нога mini-USB

[__Newsky__]

Думаю так, как предложение:
HDbox,почистите тему, оставьте распиновку разъема и примеры плат с проводами.
Остальное можно все снести, дабы кого не ввести в заблуждение.

Во - маленько расшевелил форум..

[__Newsky__]

Ребята, ну зачем с кем то или с чем то сравнивать.
Не у всех же куча девайсов на столе, как у Вас.
У меня, например, ничего из этого нет, но интерес есть.

[HDbox]

танаис нет, в PRIME CI не подключить его, там гнездо в виде джека, сам так думал ранее, как оказалось разъём другой.

[HDbox]

Ну собственно картинки поправил, оставлено только для HD BOX 4K PRIME, комментарий на какой может быть замена указаны.
Для 4K PRIME CI подходит только родной ИК приёмник и второй вариант который удалось проверить это от Skyway NANO 3


[танаис]

..и второй вариант который удалось проверить это от Skyway NANO 3

, правильнее будет- от фортис, не важно скайвей/опенбокс/октагон и тд.

[__Newsky__]

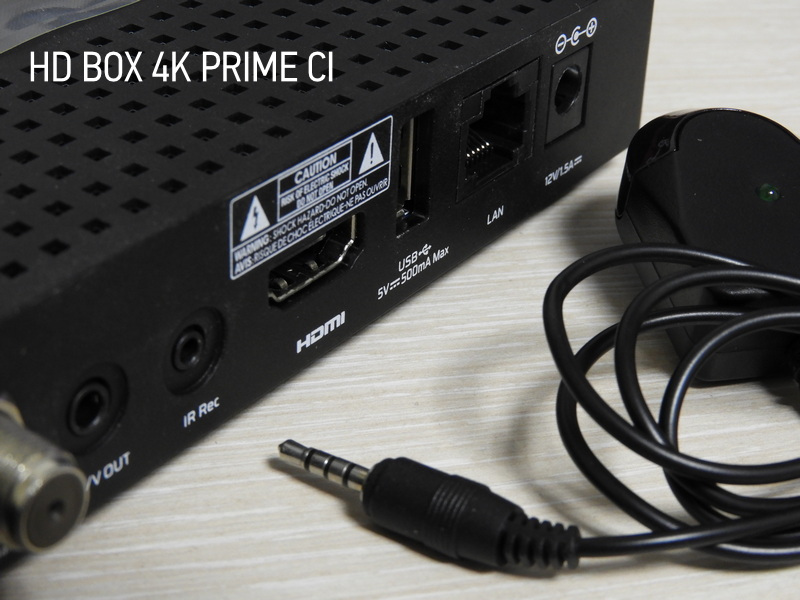

Теперь немного рекомендаций по использованию выносного датчика для HD BOX Prime CI.
В 16 году я еще разобрал такой.
Так вот у датчика максимальная чувствительность по стрелке, ну так расположен ИК приемник.

И устанавливать его нужно так (на фото установлен внизу ТВ окошком вперед) :

Реакция на пульт от 10 метров.
