Радиоприемник Tecsun и подключение внешней антенны

[гк71]

Рекомендованных антенн для конкретного приемника не бывает.

Увы, в наше время бывает.
https://ya.ru/search/?text=%D0%B2%D0%BD ... ggest_Pers
Сначала китайскую шмотку покупаем, потом платим за дополнения, чтоб она заработала.
[/quote]

[Ильич]

Ильич, Интересно, а внешнюю антенну рекомендованную именно для него пробовали? Как она работает, если её наружу вынести

Да пробовал. Тоже нет разницы.

[ДедМазай]

Сама РЭМО BAS-1358 - это петля, и по своим размерам соответствует "Рабочий диапазон VHF".

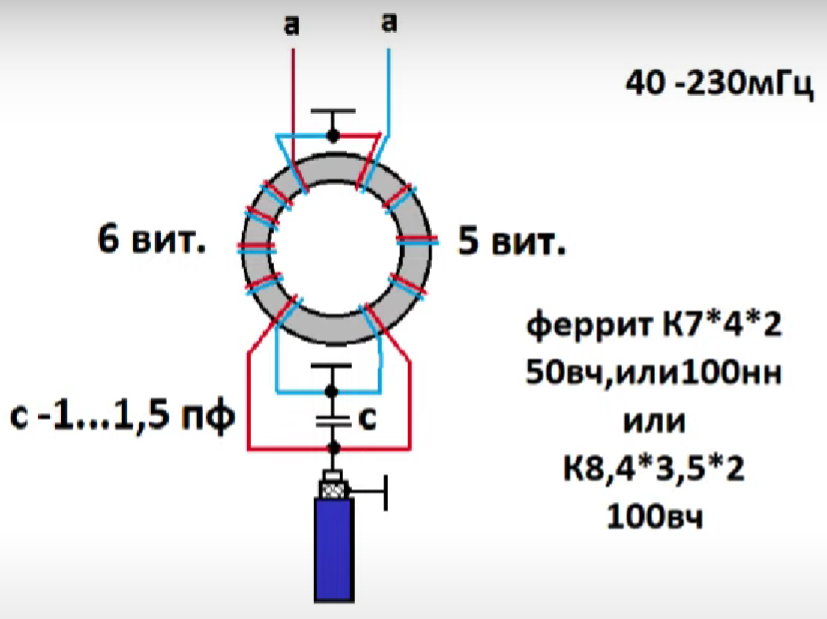

Т.к. она симметричная, то для несимметричного кабеля ей нужно согласующее и симметрирующее устройство, типа такого


Но возможно там "китайский симметризатор".
Тогда стоит, для проверки, попробовать заменить его на что-либо такое


от волнового канала для метрового ТВ диапазона.

Если не поможет, тогда проблема в плохом согласовании кабеля с антенным входом приемника.
Но если на свой родной штырь всё хорошо работает, то решение найдется.

[Ильич]

Я думаю что проблема с приемником, но я еще кое что проверю.
- Родная внешняя антенна, результата не дает.
- Не родная тоже.
Сама сила сигнала поднимается, что говорит о том что разъем рабочий, но трансляции нет.
Я постараюсь как буду по свободней, записать мини обзор.

[чижкин]

Ильич, что-то Вы тут мутите, два взаимоисключающие утверждения:
Самый первый пост.

На улице на обычную телескопическую антенну нахожу все станции. Дома на телескопическую антенну нахожу половину (оно понятно, стены и всё такое).

И сегодня.

- Родная внешняя антенна, результата не дает.
- Не родная тоже.

[Ильич]

Блин ну так не дает результат, это про это

Дома на телескопическую антенну нахожу половину (оно понятно, стены и всё такое).

А родная внешняя это не телескоп, а шнурок ссылку на которую выше кидали.
Будьте внимательны.

[чижкин]

Что за шнурок. Он что в комплекте идет.
Шнурки, родные, не родные - без 100 гр не разберешься...
Русский язык он богат на вариацию определений, постулатов и аксиом...
По шнуркам ссылки не вижу.

[гк71]

Что за шнур
По шнуркам ссылки не вижу.

Я же давал. Самый верхний пост. В комплект не идёт.

[чижкин]

У меня открывается страница яндекса - поиск по запросу:
внешняя антенна для радиоприемника tecsun
с кучей вариантов ссылок.
А картинку не прилепить?

[ДедМазай]

Сама сила сигнала поднимается, что говорит о том что разъем рабочий, но трансляции нет.

Тогда похоже на забитие мощным внеполосным сигналом.
Если не влезать внутрь нового ещё приемника, то самое простое, это

Можно еще попробовать поставить на входе аттенюатор, регулятор входного уровня

Отсюда

Затем попытаться улучшить входную преселекцию с помощью внешнего входного фильтра.
С внешней пассивной антенной что-то должно помочь.

[Ильич]

Почему на телескоп на улице ничего не забивается? Я похоже совсем в ноль в этих радиотехнике... Казалось бы что то логичное никак не склеивается в логику...

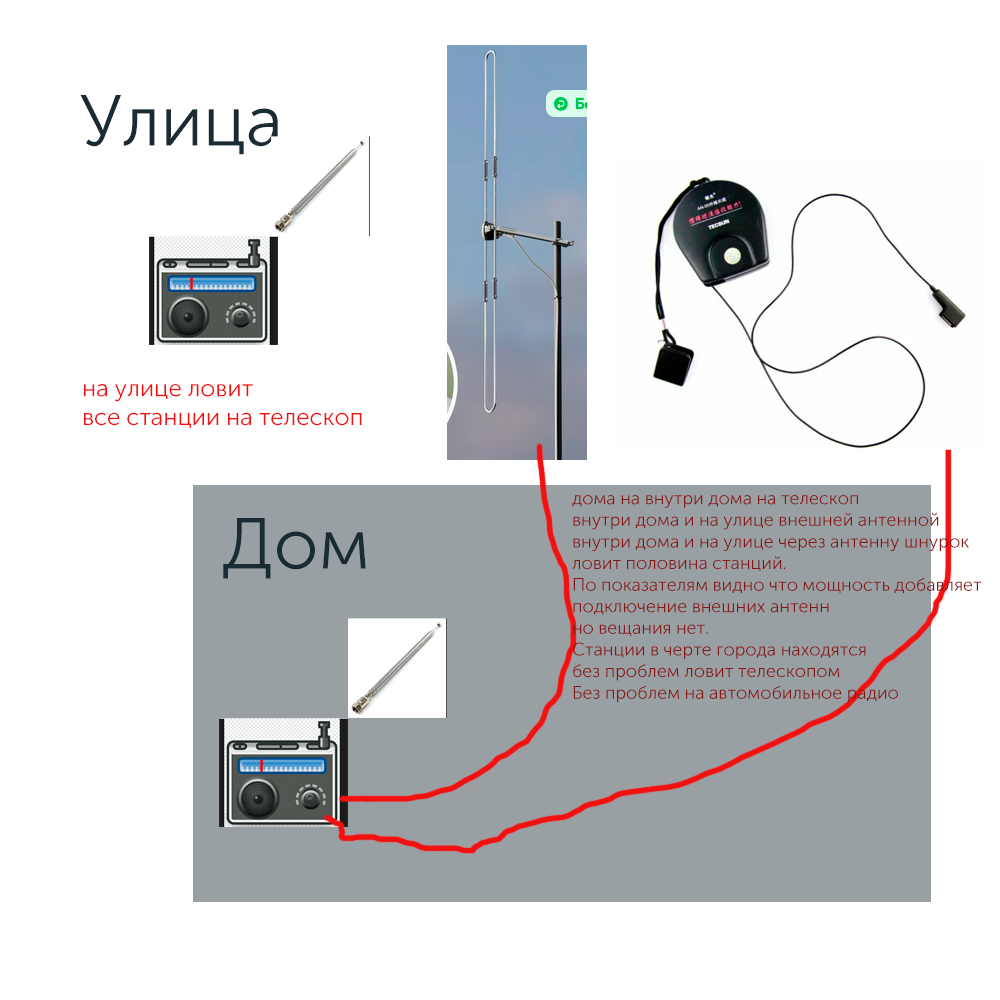

Чижкин жаловался на язык, давай попробую еще раз картинкой

Без имени-1.png (219.17 КБ) 937 просмотров

[гк71]

Тогда похоже на забитие мощным внеполосным сигналом.

Может и такое быть. У него динамический диапазон никудышный, избирательности нет. Когда у себя дома включал передатчик ламповый на ГУ17 (10вт) работающий на частоте например 100мгц. То полоса несущей на tecsun занимала весь ФМ диапазон. Ручка настройки ему не нужна была. В тоже время на аналоговый старый панасоник я свободно мог принимать без помех станции работающие рядом.

[ДедМазай]

Не вдаваясь в радиотехники займемся логикой.
Вначале, по совету друзей, мы искали где собака зарыта. Но собаки не нашли - всё оказалось чисто исправно.
Теперь мы сменим угол зрения и чисто конкретно будем искать где собака порылась.

Если внимательно поднять глаза не последнюю картинку, то можно заметить чем отличается левая Улица от правых.
А отличие в том, что у штыря нет никаких кабелей или шнурков. Родной штырь приёмника является согласованной составной частью антенной системы, состоящей из активного штыревого вибратора и противовеса, в роли которого выступает земляная шина приёмника и остальные его металлические части.

Когда мы втыкаем чего-то там в антенный разъем, мы непонятно как меняем характеристики приемника по высокой частоте - его чувствительность, селективность и динамический диапазон. И, при плохом согласовании, меняем их не в лучшую сторону.
В результате через зеркальный, соседние и побочные каналы приема мы цепляем столько всего, что на некоторых частотах от требуемого соотношения несущая-шум не остается и следа.

И только потому, что с родным штырём приемник работает штатно, есть надежда на решение.
А антенный разъём нужен для того, чтобы можно было несколько метров провода забросить на дерево в лесу.
Да и то в другом диапазоне частот другой модуляции...

[гк71]

Не вдаваясь в радиотехники займемся логикой.

А антенный разъём нужен для того, чтобы можно было несколько метров провода забросить на дерево в лесу.

Или для использования приёмника в бункере, где приём на телескопическую антенну невозможен.... С логикой можно согласиться. Если принципиальная схема его, то положительных результатов будет добиться трудно.

[Ильич]

ДедМазай, гк71, Похоже на это. Я думаю еще пару вариантов проверить, один из них, отсоединить телескоп и без него внешние антенны подключить.
Тут мне кажется, приемник вместно того что бы отключать телескоп при подключении внешней антенны через джек, он как то добавляет это к сигналу от телескопа. Вот тут как раз логика мне не понятна.
