Подключение HD BOX Prime и HD BOX Prime CI через A/V OUT

[HDbox]

Да и распиновку кабелей сделаю до кучи.

Зачем её делать, выложил всё в первом сообщении, для глаз доступно и понятно голове, не вижу смысла перерисовывать, то что уже есть и оформлено в теме.

Что то подтверждения или опровержения данной инфо (по длине джека) нет от уважаемого HDbox.

Чуть отвлёкся, а тут горячая тема, сейчас всё посмотрим и отрисуем на скрине.

[HDbox]

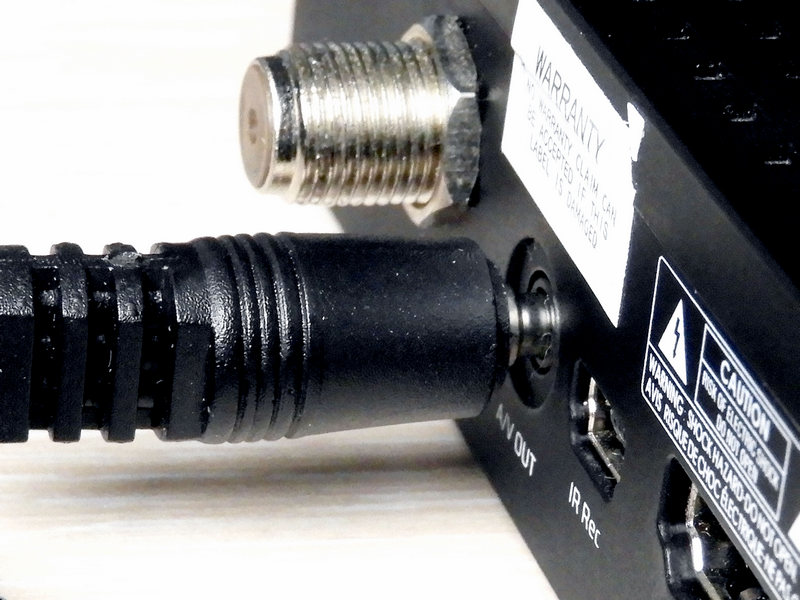

По результату отписываюсь, имею два кабеля с длинным джеком 17мм. и коротким джеком 15мм., при подключении действительно длинный джек торчит как раз на 2 мм. снаружи, соответственно он больше требуемого размера для подключения, но он успешно работает при подключении. Фото ниже на котором видно внешнюю часть джека, соответственно вставлен не до упора.

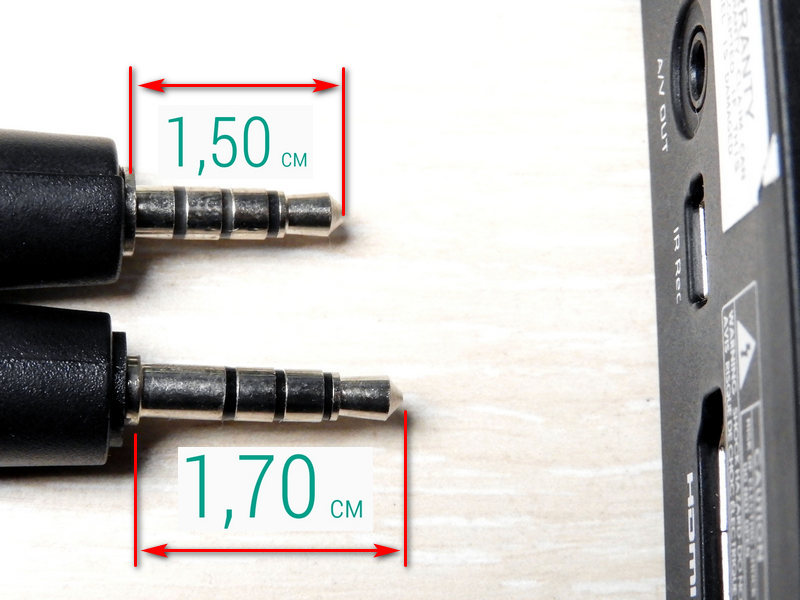

Ниже размеры одного и второго кабеля для наглядности, к сожалению второй кобель с коротким джеком у меня не заработал, возможно распиновка отличается, вечером найду прибор и проверю этот момент.


[userhdbox]

и всё-таки 14:



а дальше уже упор.

[__Newsky__]

Зачем её делать, выложил всё в первом сообщении, для глаз доступно и понятно голове, не вижу смысла перерисовывать, то что уже есть и оформлено в теме.

Кто ж его знает, может инфа неверная, поправите в заглавном посту - увидим.

Чуть отвлёкся, а тут горячая тема, сейчас всё посмотрим и отрисуем на скрине.

Еще бы интересно взглянуть на распиновку Ir Rec .

[HDbox]

как это неверная, писалось и сразу проверял, я всю информацию пишу только от себя и ничего не копирую, копипастингом никогда не занимался.

Внутри корпуса сделаю фото тоже для большей информации.

[__Newsky__]

Что Вы спешите отвечать - читайте внимательнее мой пост.

А вообще, из всего написанного, можно сделать следующий вывод:
джеки можно использовать любой длины.
Для 17 мм - можно поставить ограничивающую шайбу 2-3 мм для упора в корпус, для исключения воздействия на штекер, например, молотком.

[HDbox]

Как выяснилось, то короткий джек который у меня есть на одном из AV кабелей не достаёт до окончания разъёма, а длинный самый раз в разъёме, работал бы короткий на HD BOX Prime не могу подсказать, так как распиновка не соответствует схеме подключения AV выхода.


[__Newsky__]

Здорово, неплохая работа.
Думаю, "добъете" эту тему, и не только по этому разъему и ресиверу, раз уж взялись.

У меня тоже не сразу получилось, при определении распиновки джековых разъемов (а их там три) на HDBOX S500 CI PRO (HDBOX 4K KOMBO).

[Dionisi1]

Подскажите пожалуйста, какой внешний ИК-приемник со встроенным LED-дисплеем, падайдет для HD BOX PRIME CI 4K?

[__Newsky__]

для HD BOX PRIME CI 4K?

Никакой.


На разъеме нет шины данных.
Сигнал передается по одному проводу и только при работе пульта (нажатие кнопки).
Остальные три - потенциальные.

У кого есть HD BOX PRIME 4K - покажите фотку выносного ИК-датчика.
Судя по всему должен быть в комплекте этого девайса.

Да и разъем интересный.

[HDbox]

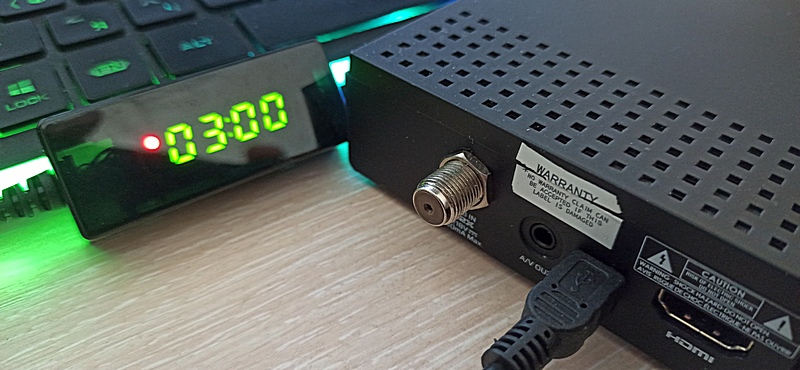

На 4K Prime четырёхзначный 7-сегментный дисплей, с наличием светодиода информирующим о состоянии режима работы.


[__Newsky__]

Это похоже отображается время чего-то.
Что он отображает в различных режимах работы ресивера?
И еще:

Еще бы интересно взглянуть на распиновку Ir Rec

[танаис]

__Newsky__, судя по фото выше ,очень похож на HD BOX S2 Combo,на комбо что и на дисплее - загрузка(LOAd),потом 3сек номер канала,далее Время,так же и при переключение каналов(3сек номер,далее время)

[__Newsky__]

У меня нет ни того, ни другого.
Он тоже андроидный?
У нано 3 - видимо тоже так, только на морде. Там много чего пишет и даже по меню, загрузке (поэтапно).
На предыдущей картинке - положение выключено видимо, раз красный диод, но что-то очень ярко (часы).
Или без связей с внешним миром. У HDbox видмо места уже нет на столе от девайсов..

Спасибо.

[танаис]

У меня нет ни того, ни другого.
Он тоже андроидный?
...

опен s4 обычный, без энигмы ,а ф4 только на энигме и проц-ы разные,но ик приемники то подходят.
PS: красный диод - Выкл,зеленый- в работе.(на HD BOX)
