Восстановление ресивера HD BOX S4K COMBO через порт RS232

Сообщение **HDbox** » 25 апр 2021, 22:18

Иногда и не у всех, но могут возникать ситуации когда ваш ресивер перестаёт корректно работать, либо вообще отказывается загружаться в рабочий режим. Причин такому поведению программного обеспечения может быть много, залили бекап другого пользователя и обновление легло некорректно, в ПО вашего приёмника возник сбой, некорректно установилось новое ПО и т.д
Чтобы исправить ситуацию, вам придётся воспользоваться сервисным портом RS232 который находится на тыльной стороне приёмника.

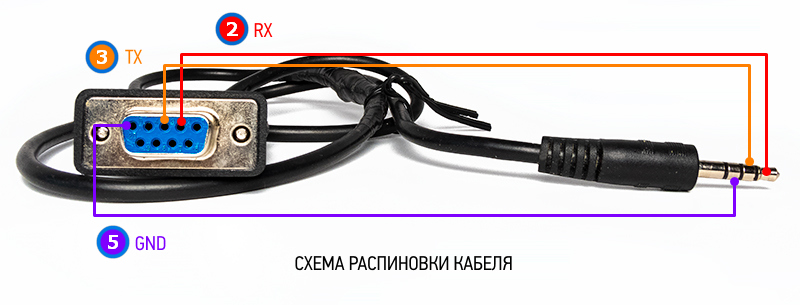

Поскольку кабель для восстановления не поставляется в комплектации к ресиверу, то вам придётся его сделать самому по ниже приведённой схеме:

: DSCN7449.jpg (106.44 КБ) 2566 просмотров

Для тех кто с паяльником дружит это совсем не проблема и потребуется несколько минут при наличии разъёмов.
Но помимо самого кабеля RS232 - Jack 3.5мм, вам скорей всего потребуется ещё переходник USB - RS232, так как у современных ПК на системном блоке и ноутбуков такой порт отсутствует.
Адаптер USB - RS232 может выглядеть по-разному, как компактный разъём всё в одном корпусе, так и полноценный с отрезком кабеля, что как раз мой случай и ниже на фото его можно увидеть.
Нульмодемный кабель RS232 - Jack 3.5мм у меня был от одной из телеприставок в заводском исполнении, но распиновка кабеля не совпадала, по этой причине было принято решение разрезать кабель и привести его вид к выше опубликованной распиновке на первом изображении.

: DSCN74492.jpg (91.65 КБ) 2562 просмотра

В итоге по результату, что требуется для восстановления телеприставки через RS232:
1) Кабель RS232 - Jack 3.5мм, в любом исполнении, главное чтобы соответствовала распиновка.
2) Адаптер USB - RS232 и установленный драйвер для его работы, у меня Windows сам из сети подтянул драйвера.
3) Программа загрузчик Upgrade Tool For ALI 2.0.04, скачать её можно по ссылке

upgrade.rar: (161.26 КБ) 368 скачиваний

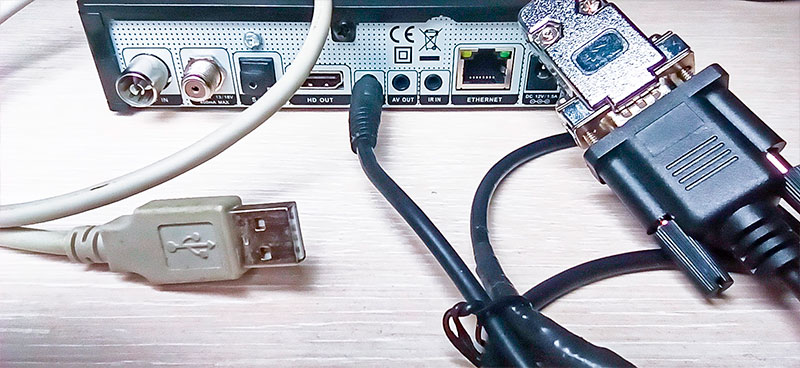

Далее в выключенную телеприставку подключаем нульмодемный кабель, а адаптер USB - RS232 в порт USB вашего ПК.

: DSCN74493.jpg (91.13 КБ) 2562 просмотра

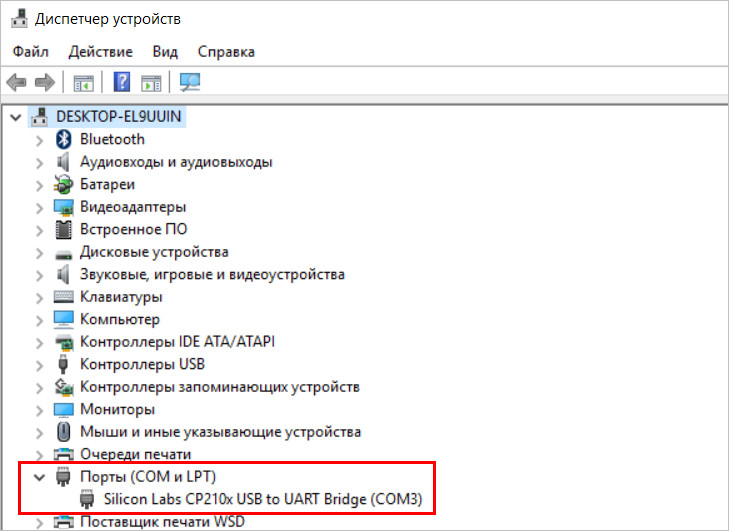

Важный фактор нужно определить каким портом определён RS232, для этого входим по ярлыку Мой компьютер - далее правый клик и пункт Свойства - Диспетчер устройств - Порты (COM и LPT), видим назначенный порт, у меня этот порт 3.

: 2021-04-25_172111.jpg (83.02 КБ) 2596 просмотров

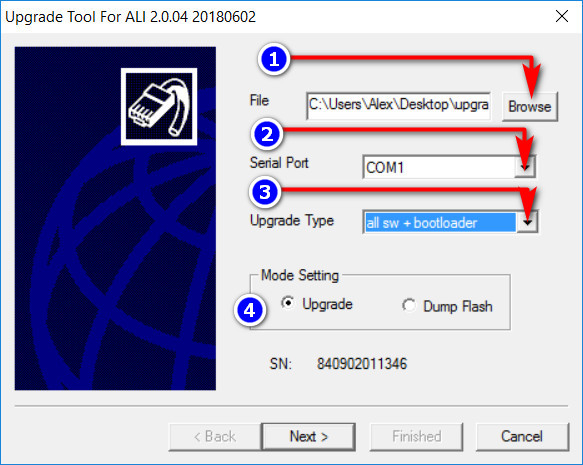

Получили нужную информацию и далее открываем программу загрузчик, в главном окне есть следующие пункты:
File - нажимаем кнопку Browse и выбираем файл прошивки с расширением .abs который мы будем загружать в ресивер.
Serial Port - о чём я выше упоминал, указываем порт который у вас определился в диспетчере устройств.
Upgrade Type - режим обновления устанавливаем all sw + bootloader
Mode Settings - режим работы загрузчика, обновление или резервная копия, оставляем по умолчанию Upgrade

: 2021-04-25_172454.jpg (76.05 КБ) 2573 просмотра

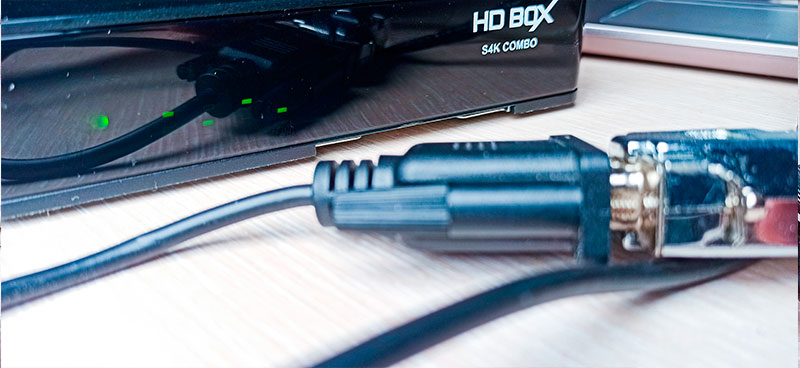

Нажимаем кнопку Next и включаем ресивер в сеть электропитания, начнётся режим обновления, поскольку процесс занимает довольно продолжительное время, то можно отслеживать процесс по черте прогресса отображаемой в окне загрузчика.

: DSCN744935.jpg (62.34 КБ) 2560 просмотров

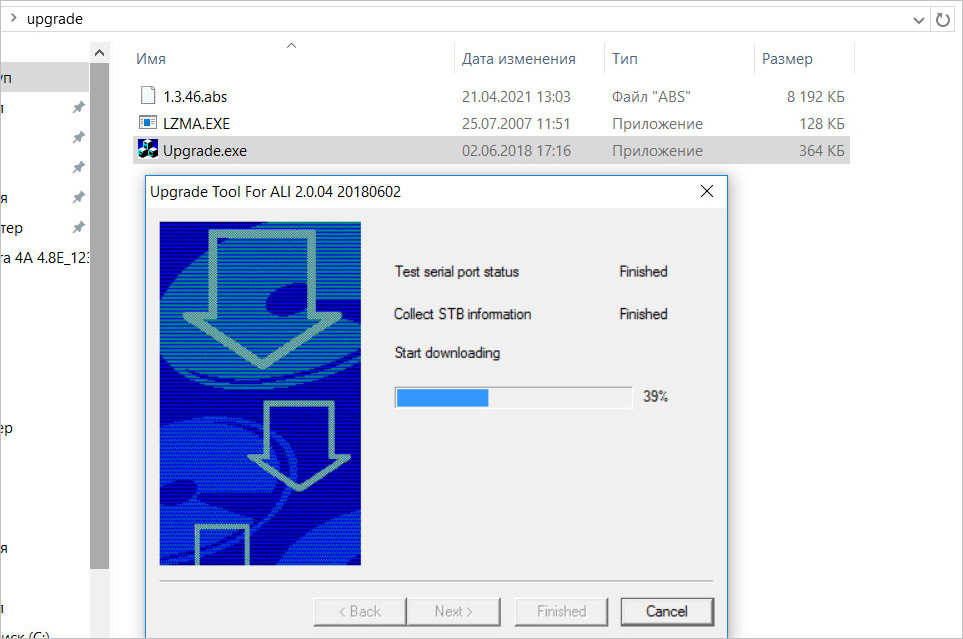

Точно не засекал время, но примерно 10-15 минут продолжительность обновления.

: 2021-04-25_150855.jpg (129.77 КБ) 2596 просмотров

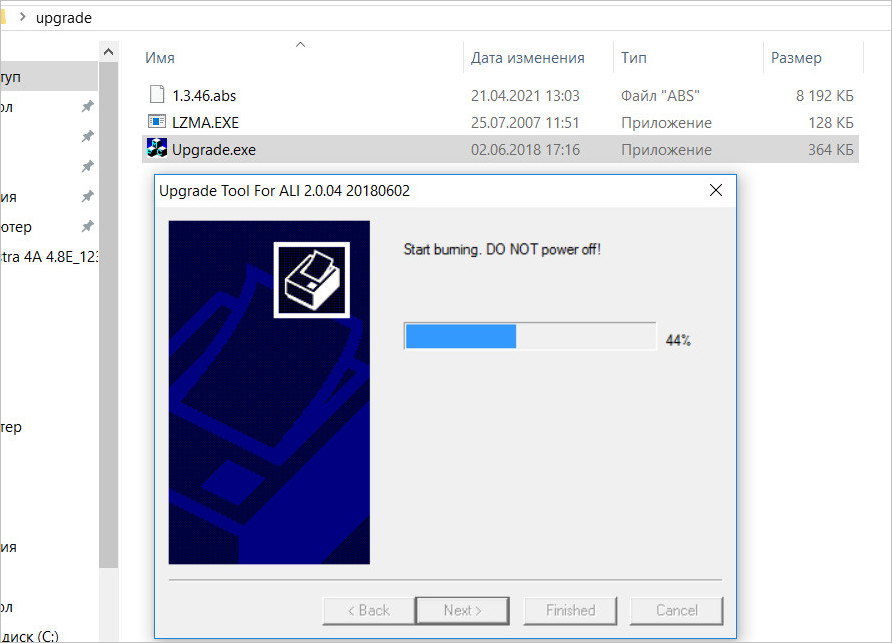

Во время обновления строго воспрещено обесточивать электропитание ресивера.

: 2021-04-25_151758.jpg (98.46 КБ) 2596 просмотров

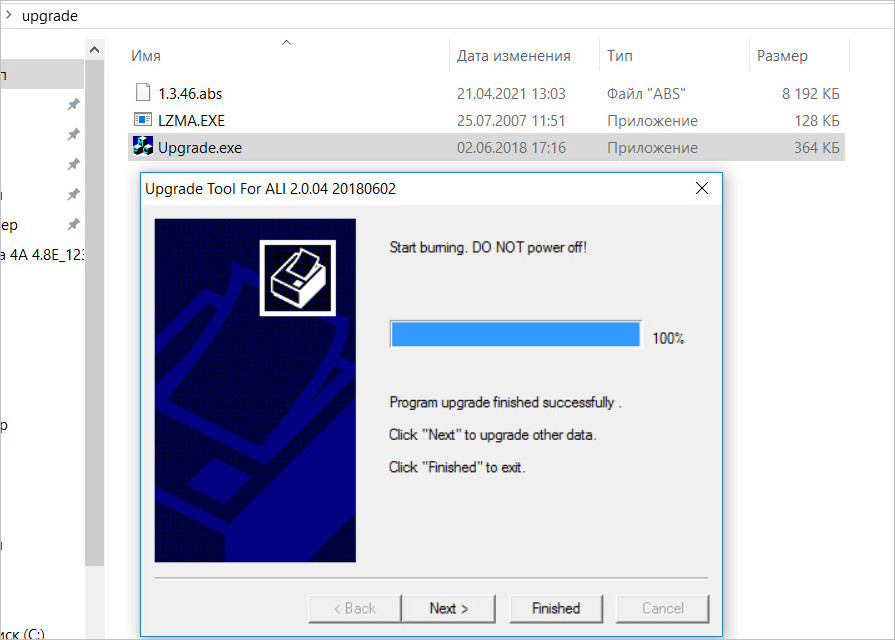

По окончанию обновления программа обязательно предупредит вас о завершении отобразив сообщение "Program upgrade finished succesfulled", после чего можно нажать кнопку Finished и закрыть окно программы. Далее выключить ресивер из сети с последующим отсоединением нульмодемного кабеля.

: 2021-04-25_151819.jpg (107.83 КБ) 2596 просмотров

На этом в принципе процесс восстановления загрузчика и ПО завершён, никаких больше действий делать не требуется.
Включаем ресивер и пользуемся как прежде, всё должно работать корректно без сбоев.

__Newsky__ · Сообщение **__Newsky__** » 25 апр 2021, 22:28

HDbox, подскажите, в чем разница?

Прошивка и создание дампа через ком-порт RS232 [HD BOX S500 CI PRO]

HD BOX S4K COMBO не пробовал прошивать по RS232.

Сообщение **HDbox** » 26 апр 2021, 10:49

__Newsky__ ну собственно авторством, я не копировал тему по ссылке, а написал со своих слов с прикреплением новых изображений и новой версии загрузчика.
Не копировать же вашу инструкцию в данную тему, по этой причине я решил изложить свой материал.
Не вижу ничего критичного в этом, так как в темах за которыми меня закрепили, я выложил довольно много инструкций, в том числе которые могут быть по назначению схожими с ранее опубликованным материалом других кураторов.
Фото изменил чтобы действительно было только для S4K Combo.

Сообщение **userhdbox** » 26 апр 2021, 13:04

Да всё нормально. Такая критическая для владельца информация - лишней не бывает.

Кроме того, например, я владелец только S4K COMBO - как я должен догадаться, что он восстанавливается также как S500 CI PRO ?

Захожу в раздел HDBOX S4K COMBO > ИНСТРУКЦИЯ HD BOX S4K COMBO, S4K CI PRO - а там ничего не было о восстановлении. А теперь есть.

boris45 · Сообщение **boris45** » 17 авг 2021, 09:45

Вопрос к профессионалам. Есть ли возможность воспользоваться адаптером USB COM RS232 TTL PL2303hx UART для восстановления ресивера HD BOX S4K COMBO. Ведь тогда не нужен отдельно кабель RS232-Jeck 3.5 mm и переходник USB-RS232, достаточно припаять к выводам штекер mini-Jeck 3.5 mm. Можно порядочно сэкономить на приобретении нужных для восстановления кабелей. В интернет магазинах на Украине кабель стоит 116 гр., а переходник 140 гр.,а данный адаптер можно купить всего за 42 гр.и штекер за 20 гр. Это в 4 раз дешевле.

Сообщение **HDbox** » 17 авг 2021, 09:48

boris45 можно, такой возможности никто не отменял.

boris45 · Сообщение **boris45** » 17 авг 2021, 13:33

Спасибо HDbox. У нас прошла гроза и отключили электрику. Значит после сборки шнура прошивать согласно инструкции по восстановлению?

Сообщение **userhdbox** » 18 авг 2021, 01:07

boris45 писал(а): ↑17 авг 2021, 09:45Есть ли возможность воспользоваться адаптером USB COM RS232 TTL PL2303hx UART

так у него - TTL-уровни. Надо открыть ресивер, найти и подключиться к UART проца.

boris45 · Сообщение **boris45** » 18 авг 2021, 15:22

Огромное "СПАСИБО" за совет userhdbox. К сожалению я не смогу им воспользоваться. Боюсь напартачить. Посоветуйте каким кабелем rs232-usb воспользоваться? Подойдет кабель на чипе СН340? Некоторые продавцы предупреждают что он непригоден для прошивки ресиверов и советуют покупать на полноценном чипе PL2303. Но цены на них кусаются, как для 76-летнего пенсионера. Буду благодарен за совет.

Сообщение **userhdbox** » 18 авг 2021, 21:07

boris45 писал(а): ↑18 авг 2021, 15:22СН340?
на чипе PL2303.

да в принципе-то всё равно на каком чипе.

Главное, что у ресивера-то в гнезде - уровни RS-232 (а не TTL).

Поэтому помимо чипа, в более дорогих кабелях и стоит ещё и преобразователь уровней TTL < > RS232, например, MAX232:

на AliExpress эти кабеля - по 100 р. (или ~40 гривен):
https://aliexpress.ru/item/4000325072841.html

https://aliexpress.ru/item/4000127614470.html

https://aliexpress.ru/item/4001081237508.html

boris45 · Сообщение **boris45** » 19 авг 2021, 15:17

userhdbox спасибо за консультацию. Придется заказывать более дорогой адаптер с преобразователем на МС МАХ232. Из Китая заказывать не буду, так-как слишком долго.

boris45 · Сообщение **boris45** » 20 авг 2021, 11:23

Уважаемый userhdbox. Я наткнулся в интернете на преобразователь интерфейса "MAX3232 DB9". Он преобразовывает +-12 вольт в уровни TTL и наоборот. Можно тогда собрать кабель USB-RS232 из mini-jeck 3.5 mm - DB9 + MAX2323 + адаптер на PL 2303hx с выходом на USB. Легко собрать потому, что один имеет на плате штыри, а другой провода с "мамой". Данный вариант почти вдвое дешевле дорого переходника RS232-USB. На преобразователь я так понимаю драйвера качать не нужно. С ув. boris45.

Сообщение **userhdbox** » 20 авг 2021, 14:03

boris45 писал(а): ↑20 авг 2021, 11:23из mini-jeck 3.5 mm - DB9 + MAX2323 + адаптер на PL 2303hx с выходом на USB

ну тогда соберите такую цепочку. Питание для схемы преобразователя взять от адаптер на PL 2303hx

да, дрова нужны только для адаптер на PL 2303hx. А преобразователь уровней - просто микруха.

во втором случае опечатались:

boris45 писал(а): ↑20 авг 2021, 11:23MAX2323

А в начале было правильно:

boris45 писал(а): ↑20 авг 2021, 11:23MAX3232

boris45 · Сообщение **boris45** » 20 авг 2021, 14:51

Еще раз спасибо userhdbox. DB9 на плате вроде типа "мама". На нуль-модемном кабеле тоже "мама". Значит можно выпаять DB9 и припаять провода идущие от mini-jeck 3.5 mm напрямую. На преобразователе 4-е штыря, VCC, TXD, RXD и GND так что из питанием проблем не должно возникнуть. За опечатку спасибо, в будущем буду более внимательным.

boris45 · Сообщение **boris45** » 28 авг 2021, 23:51

Снова прошу помощи у знатоков. Спаял кабель RS232-jeck 3.5 mm, подключил к MAX3232 и адаптеру на PL2303hx. Подключил к компу и скачал драйвер. В диспетчере определил COM порт (COM 4), запустил программу Upgrade все по инструкции, но восстановление не началось. Программа мне выдала "Transfer data faled" (Сброшенная передача данных) Не знаю что делать. Буду благодарен за помощь. С ув. boris45.
